Návrh a projektovanie autonómnych systémov varovania

Ako prebieha návrh — 7 krokov

Návrh autonómneho systému (AuS) varovania a vyrozumenia spracovávame v zmysle vyhlášky MV SR č. 388/2006 Z. z. Postup pozostáva zo siedmich krokov:

1. Určenie územia ochranných opatrení

Na základe rozsahu ohrozenia nebezpečnou látkou alebo vodnou stavbou sa v zmysle vyhlášky MV SR č. 300/1996 určí polomer hranice oblasti ohrozenia — územie, v ktorom je ohrozovateľ povinný vybudovať AuS.

2. Akustický návrh systému

Vo vybraných bodoch územia zmeriame akustické pozadie, určíme hladinu výstražného zvukového signálu (metodika podľa vyhlášky 388/2006) a spracujeme mapu pokrytia výstražným akustickým signálom. Súčasťou je výber miest pre sirény, ich výkonu a smerových charakteristík.

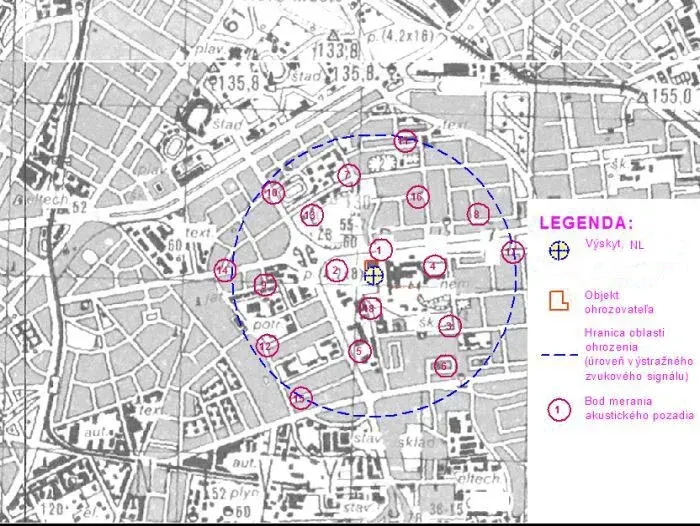

Mapa bodov merania akustického pozadia v ohrozenom území — Meranie akustického pozadia vo vybraných bodoch územia

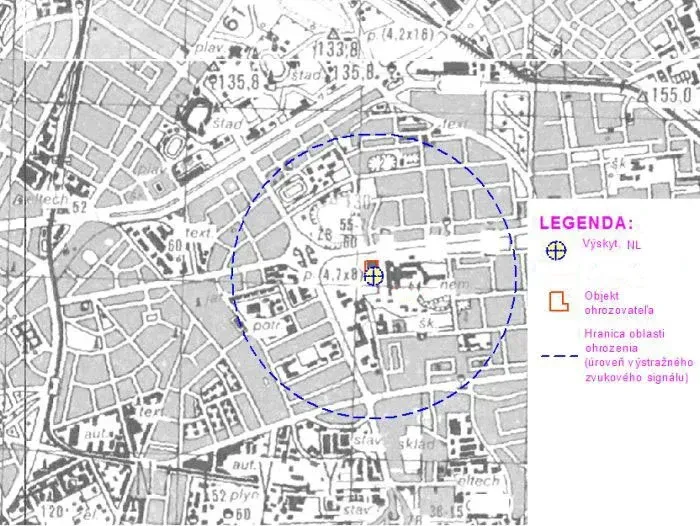

Určenie hladiny výstražného zvukového signálu

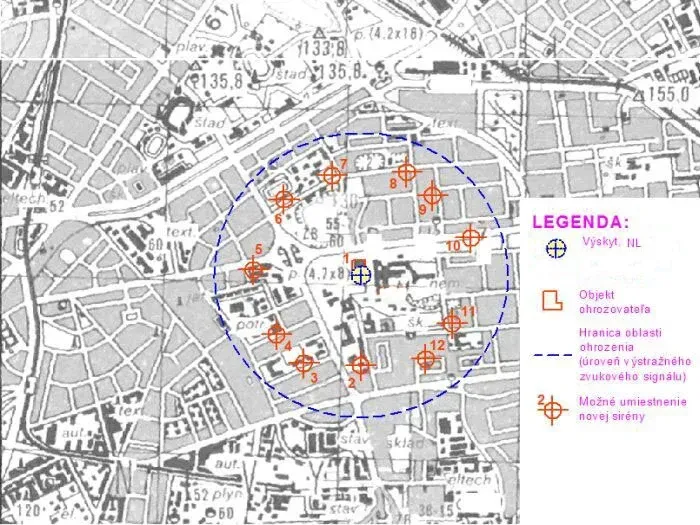

Mapa pokrytia výstražným akustickým signálom

3. Grafický návrh systému

Sirény sa na základe meraní výkonovo dimenzujú, umiestnia a smerujú tak, aby pri aktivácii optimálne pokryli ohrozené územie. Vyhodnotenie prebieha numericko-grafickými metódami. Najprv sa navrhne jedna siréna v areáli ohrozovateľa; ak nestačí na pokrytie, dopĺňajú sa ďalšie v obývaných oblastiach.

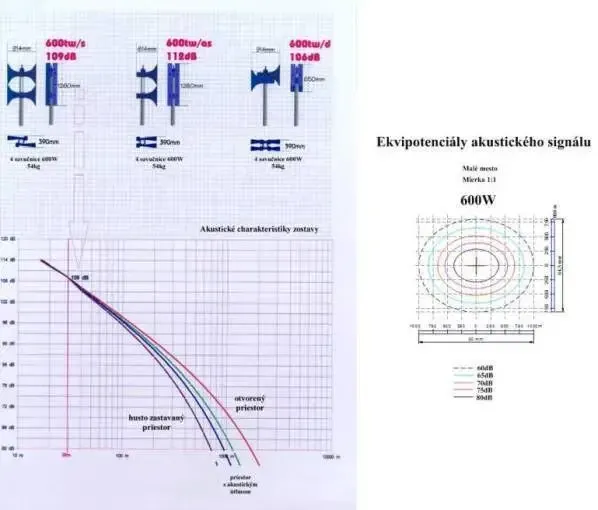

Ekvipotenciály akustického signálu sirény — Ekvipotenciály akustického signálu

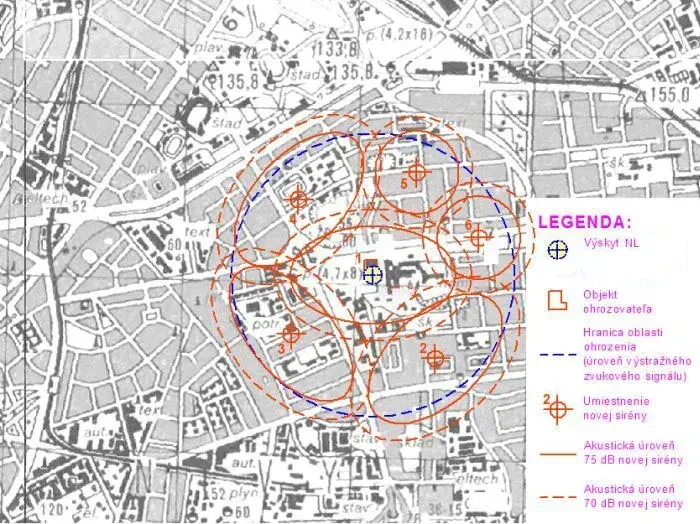

Grafický návrh rozmiestnenia sirén v ohrozenom území — Grafický návrh rozmiestnenia sirén

4. Návrh konfigurácie AuS

Bloková schéma zobrazuje prepojenie funkčných celkov — riadiace centrum prepojené so systémom monitorujúcim únik nebezpečnej látky, radiáciu alebo poškodenie vodnej stavby.

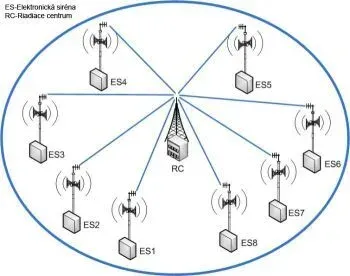

Bloková schéma autonómneho systému varovania

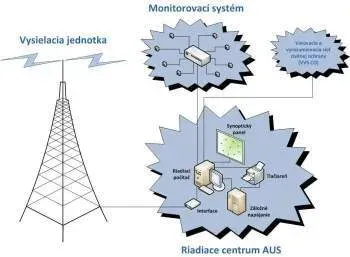

Bloková schéma riadiaceho centra autonómneho systému — Bloková schéma riadiaceho centra

5. Návrh rádiovej siete AuS

Spoľahlivé spojenie medzi riadiacim centrom a sirénami: frekvenčná schéma, návrh bezdrôtovej komunikácie, analýza pokrytia rádiovým signálom (softvérové preverenie viditeľnosti a úrovne signálu medzi bodmi), výber anténnych systémov a spracovanie podkladov na pridelenie frekvencie regulačným úradom.

Frekvenčná schéma rádiovej siete autonómneho systému varovania — Frekvenčná schéma rádiovej siete

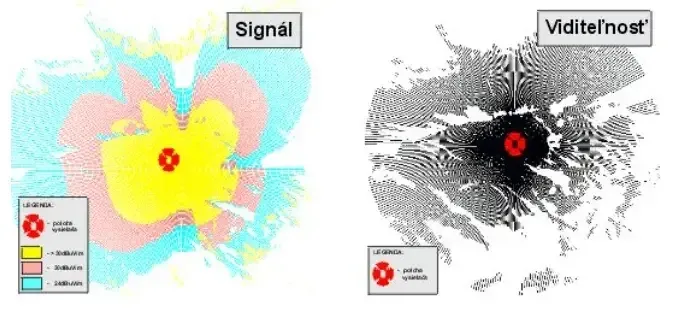

Analýza viditeľnosti a úrovne rádiového signálu medzi bodmi — Analýza signálu a viditeľnosti medzi bodmi siete

6. Návrh monitorovacieho systému AuS

Pre optimálny výber senzorov sa na miestach možného úniku vykonajú merania pozadia vybraných nebezpečných látok. Navrhneme typy senzorov, riadiacu jednotku a ich rozmiestnenie.

7. Projektová dokumentácia AuS

Spracovanie projektu výstavby, ktorý podlieha schvaľovaniu MV SR, odboru civilnej ochrany — naše riešenie spĺňa náležitosti pre schválenie podľa vyhlášky 388/2006 Z. z. Následne spracujeme realizačný projekt podľa rozsahu diela a požiadaviek investora.

Prečo RKS

Pri autonómnych systémoch prepájame skúsenosti z rádiokomunikácií, projektovania elektrických zariadení, civilnej ochrany a akustického návrhu do jedného funkčného riešenia — technicky spoľahlivého, legislatívne použiteľného a pripraveného na realizáciu.
